Du lundi 27 avril au jeudi 30 avril

Réalisation du plancher chauffant hydraulique réversible, à l'étage

Le plancher chauffant est monté sur un isolant mono-couche en polyuréthane offrant une excellente isolation et une excellente résistance à la compression.
L'isolant installé est un produit de chez EFISOL : le TMF MF.

Au RdC, l'isolant, d'épaisseur 60 mm, a une résistance thermique RD de 2,60 m2K/W (Équivalent à 10 cm de polystyrène expansé). Pour info, leTMS d'ép. 53 répond aux valeurs de la RT 2005.



Par contre, à l'étage, l'épaisseur de l'isolant est de 30 mm (RD de  1,20 m2K/W).



                                                                  Panneaux de TMS MS en épaisseur 30



Mise en place de l'isolant d'épaisseur 30 après pose de la bande périphérique isolante en polyéthylène expansé de hauteur 150 mm et d'épaisseur 8 mm, que l'on aperçoit sur le pourtour de la pièce.



Mise en place de bandes adhésives pour rendre l'ensemble parfaitement étanche.



La partie réseau hydraulique est constitué de tube multicouche de marque HENCO en PER/Aluminium(0,4)/PER de Ø 16/20 sauf dans les salles de bain où l'on a du Ø 14/18.

Le tube multicouche est :
   -  100% étanche à l'oxygène
   -  Insensible à la corrosion ou aux dépôts
   -  sans fissure de tension
   -  lisse et offre de faible pertes de charge

et a une longévité garantie de 50 ans à 10 bars de pression à une température maxi de 70°C.



Mise en place du tube maintenu à l'aide d'agrafes, directement fixées dans l'isolant.



Vue de détail sur l'agrafeuse.




Mise en forme du tube pour le retour.



Retour du réseau une fois arrivé au centre de la pièce.


Tous ces tubes sont raccordés à un collecteur de départ (en rouge) et un collecteur de retour (en bleu).

Les collecteurs (type REHAU) sont équipés de robinets d'isolement et de réglage pour chaque circuit ; de purgeurs ; de vidanges ; d'un thermomètre et de débimètre incorporé à chaque circuit permettant un réglage facile des températures de chaque pièce.
Chaque chambre sera équipé de thermostat venant commander des micro-moteurs de vanne afin de réguler automatiquement la température. Ceux-ci  seront installés sur le collecteur de départ.



Collecteurs de l'étage. Les micro-moteurs ne sont pas encore, ici, installés.


Du lundi 4 mai au jeudi 7 mai


Réalisation du plancher chauffant , cette fois-ci au RdC.



Voilà le résultat dans le hall d'entrée,



Et ici dans le séjour. Le séjour est constitué de 4 réseaux indépendants.
Dans le fond, sur la gauche on aperçoit l'épargne pour la cheminée.



Dans le salle de bain, le pas est beaucoup serré ; ceci permettant d'obtenir une température plus élevée.

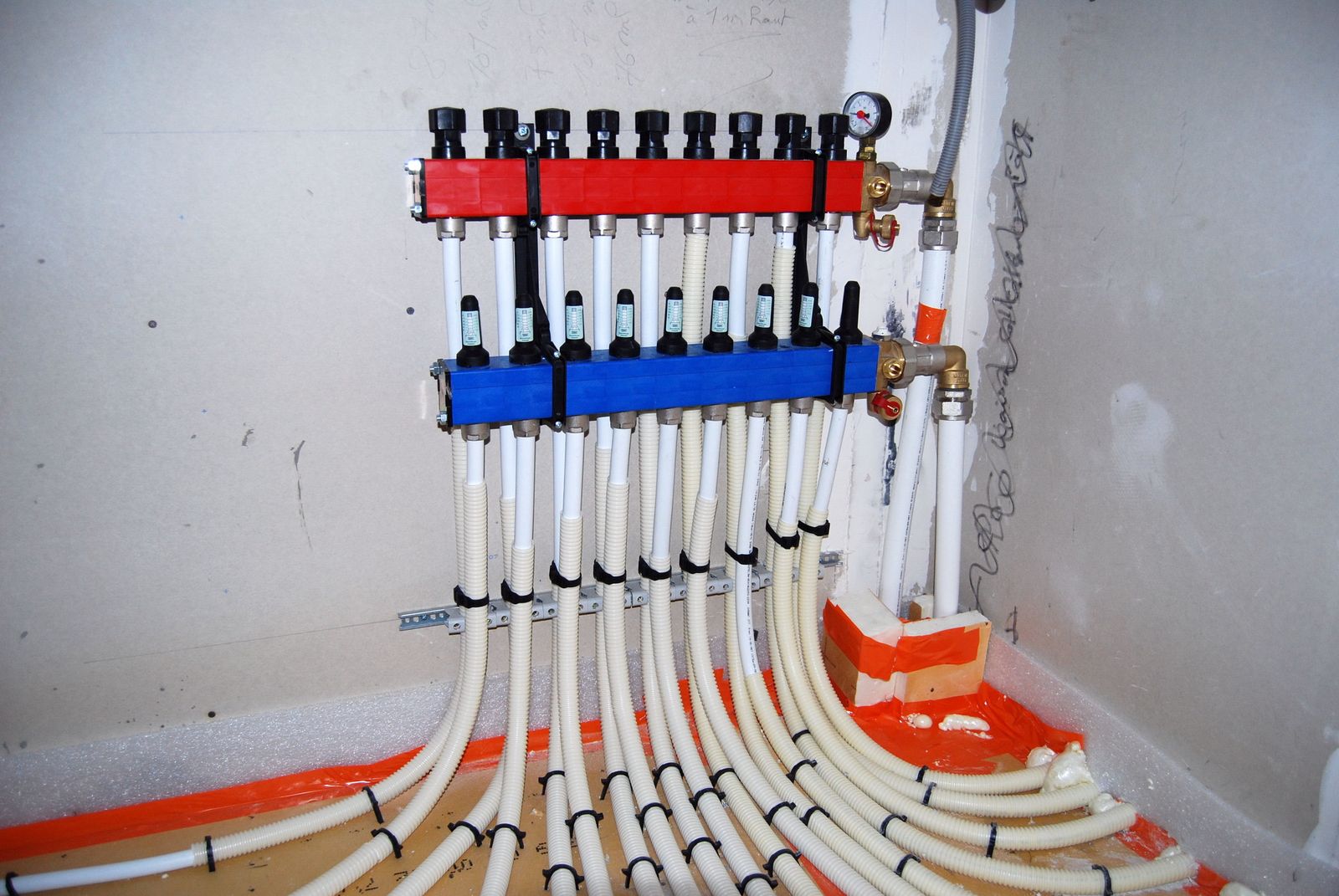

Les collecteurs du RdC, avec les liaisons PAC / collecteur en tube multicouche Ø 26/32.


Pour info, il a été déroulé :

           •  Au Rez-de-chaussée, 1056 ml de tube multicouche HENCO de diamètre 16/20
           •  A l'étage, 748 ml de tube multicouche HENCO de diamètre 16/20

plus les quelques dizaines de mètre linéaire de tube en 14/18 des deux salles de bain.
